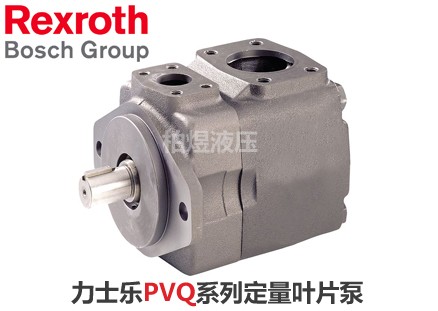

力士乐叶片泵PVQ定量叶片泵

力士乐叶片泵PVQ定量叶片泵

– 定排量
– 由于液压卸荷的轴而使轴承拥有长寿命
– 由于液压卸荷的叶片而仅有很小的磨损
– 工作噪音低
– 由于泵芯的互换性，有利于售后服务
– 好的效率
– 压油口的位置可选
– 驱动转向或右旋或左旋
– 驱动轴可选圆柱形或花键
双联泵：
– 极紧凑的结构
– 压油口的位置可分开选择

在驱动轴驱动轴 (1) 的齿上安装有转子 (2)，它在定子环 (3) 内回转。叶片 (4) 安装在转子槽内，转子转动时靠离心力使叶片压在定子环的内表面。排油腔的端面由配油盘 (5) 密封。由于定子环是双偏心结构，因此形成对称布置的两个吸油区和两个压油区，因此传动轴的径向液压力相互平衡而卸载。轴仅传递驱动转矩。在吸油区，叶片部分地卸荷。这能减少磨损和获得高效率。取下端盖 (6)，可以更换泵芯 (由转子、叶片、定子环和配油盘组成)，而不必从钟形罩上卸下泵体 (7)。这样就能迅速地对泵进行维护和修理。

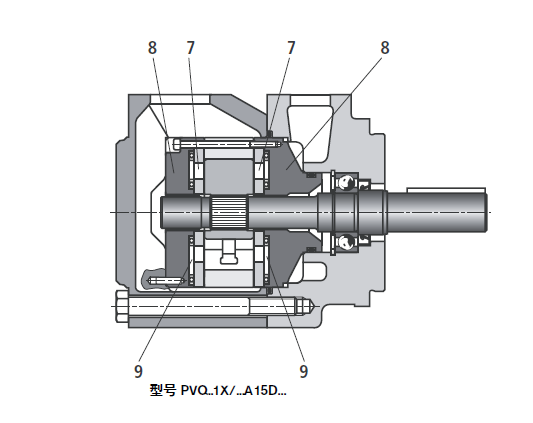

由于 PVQ 泵的设计结构，使其特别适用于行走机械应用。由于配油盘的特殊结构，而能够补偿转子体的热膨胀和能够对突然的压力变化起到抵抗作用。通过将配油盘分成柔性盘(7) 和端盖 (8) 而形成反向压力腔 (9)，以平在挤压器中的压力。这就保证了转子和柔性盘之间的最佳间隙，因而保证泵拥有最好的容积效率。
