公制、美制和英制螺纹标准,介绍!

发布时间:2017-09-21 浏览次数:1363

  公制、美制和英制螺纹标准 NPT,PT,G 都是管螺纹.


  NPT 是 National (American) Pipe Thread 的縮寫,屬於美国標准的 60 度锥管螺纹,用於北美地區.国家標准可查阅 GB/T12716-1991

  PT 是 Pipe Thread 的縮寫,是 55 度密封圓锥管螺纹,屬惠氏螺紋家族,多用於欧洲及英联邦国家.常用於水及煤气管行业,锥度規定为 1:16. 国家標准可查阅 GB/T7306-2000

  G 是 55 度非螺纹密封管螺纹,屬惠氏螺紋家族.标记为 G 代表圓柱螺紋.国家標准可查阅 GB/T7307-2001

  另外螺纹中的1/4、1/2、1/8 标记是指螺紋尺寸的直徑,單位是英吋. 行內人通常用分來稱呼螺紋尺寸,一吋等於8分,1/4 吋就是2分,如此類推.

  G 好像就是管螺纹的统称(Guan),55,60度的划分属于功能性的,俗称管圆。即螺纹由一圆柱面加工而成。

  ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,老国标标注为Rc

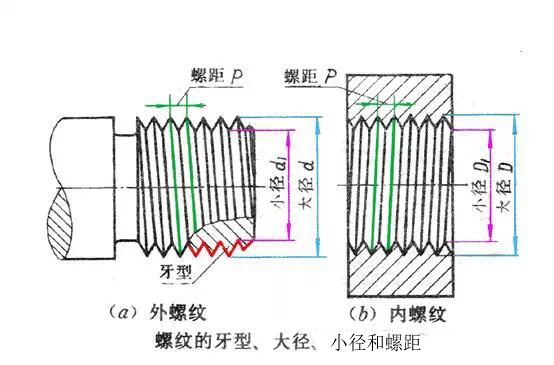

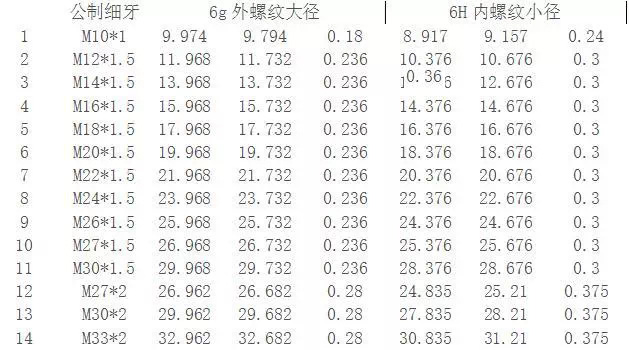

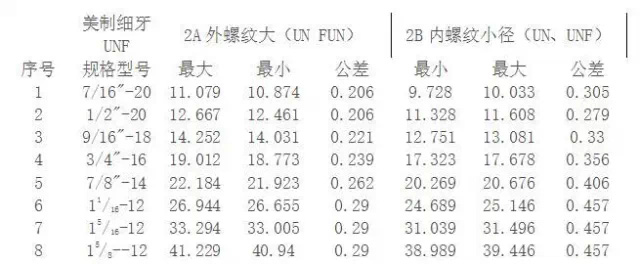

  公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别, 公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。 公制螺纹用公制单位, 美英制螺纹用英制单位。

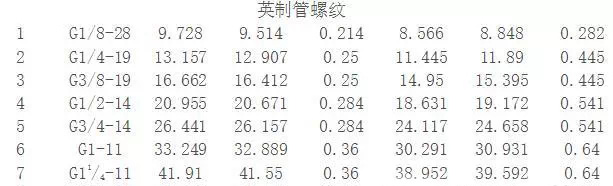

  管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。公称直径是指所连接的管道直径,显然螺纹大径比公称直径大。 1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。
