外反馈限压式力士乐变量叶片泵的工作原理是怎样的?

发布时间:2017-09-19 浏览次数:428

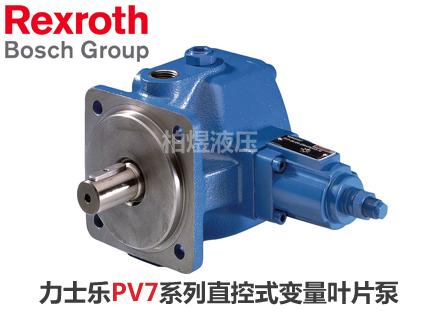

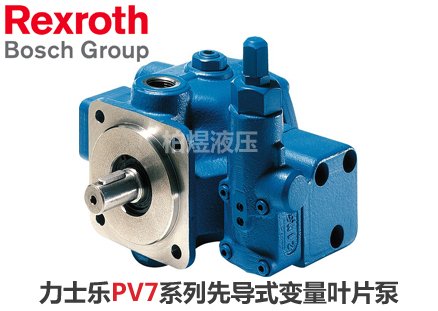

  想必用过力士乐叶片泵威格士叶片泵或者丹尼逊叶片泵的用户都知道叶片泵有变量和定量叶片泵,那么变量泵又分为几种呢?那么柏煜给大家一一介绍外反馈限压式变量叶片泵的工作原理是怎样的?这种泵从泵出口引入一股压力油,利用其压力的反馈作用来自动调节偏心量的大小,以达到调节泵的输出流量的目的(图2-52)。


  这种泵的吸油窗和排油窗是对称的。由泵轴带动转子1旋转,转子1的中心o是固定的,可左右移动的定子2的中心o1与o保持偏心距e。在限压弹簧3的作用下,定子被推向左边,设此时的偏心量为eo,eo的大小由调节螺钉7调节。在泵体内有一内流道a,通过此流道可将泵的出口压力油p引入到柱塞6的左边油腔内,并作用在其左端面上,产生一液压力p1,A为柱塞6的端面面积。此力与泵右端弹簧3产生的弹簧力相平衡。


  当负载变化时,p也随之发生变化,破坏了上述平衡,定子相对于转子移动,使偏心量发生变化;当泵的工作压力p小于限定压力ps时,有pA<弹簧力。此时,限压弹簧3的压缩量不变,定子不产生移动,偏心量e。保持不变,泵的输出流量最大;当泵的工作压力p随负载升高而大于限定压力ps时,pA>弹簧力,这时弹簧被压缩,定子右移,偏心量减小,泵的输出流量也减小,泵的工作压力愈高(负载愈大),偏心量愈小,泵的流量也愈小,工作压力达到某一极限值时,限压弹簧被压缩到最短,定子移动到最右端,偏心量接近零,使泵的输出流量也趋近于零,只输出小流量来补偿泄漏(图2-52)。



  PB表示泵在最大流量保持不变时可达到的工作压力(称为限压压力),其大小可通过限压弹簧3进行调节,图2-52(b)中的BC段表示工作压力超过限压压力后,输出流量开始变化,即随压力的升高,流量自动减小,到C点为止,流量为零,此时压力为PcPc,称为极限压力或截止压力。泵的最大流量(AB段)由流量调节螺钉7调节,可改变A点位置,使AB段上下平移。调节螺钉4可调节限压压力的大小,使B点左右移动,改变弹簧刚度K,则可改变BC的斜率。

  由于这种方式是由泵出油口外部通道(实际还在泵内)引入反馈压力油来自动调节偏心距,所以叫“外反馈”
