方向控制阀

方向控制阀

单向阀

单向阀又叫止回阀、逆止阀。单向阀的作用是只允许油液从一
方白流过，而阻止反向液流通过(反向截止)。它相当于电器元件中的二极管。
液控单向阀除了具备单向阀正向导通反向截止的功能外，如果通入控制压力油，反向也可导通。

工作原理

（1）单向阀油液流进流出直通，叫直通式；油液流进流出成直角，叫直角式。

如图1所示，当A腔的压力油作用在阀芯上的液压力(向右或向上)，大于B腔压力油作用在阀芯上的液压力、弹簧力及阀芯摩擦阻力之和作用在阀芯上(向左或向下)的力时，阀芯打开，油液可从A腔向B腔流动(正向开启)；当压力油欲从B腔向A腔流动时，由于弹簧力与B腔压力油的共同作用，阀芯被压紧在阀体座上，因而液流不能由B向A流动(反向截止)。使单向阀阀芯正向打开的油液压力叫开启压力(bu)；开启压力越小越好，特别是单向阀作充液阀使用时

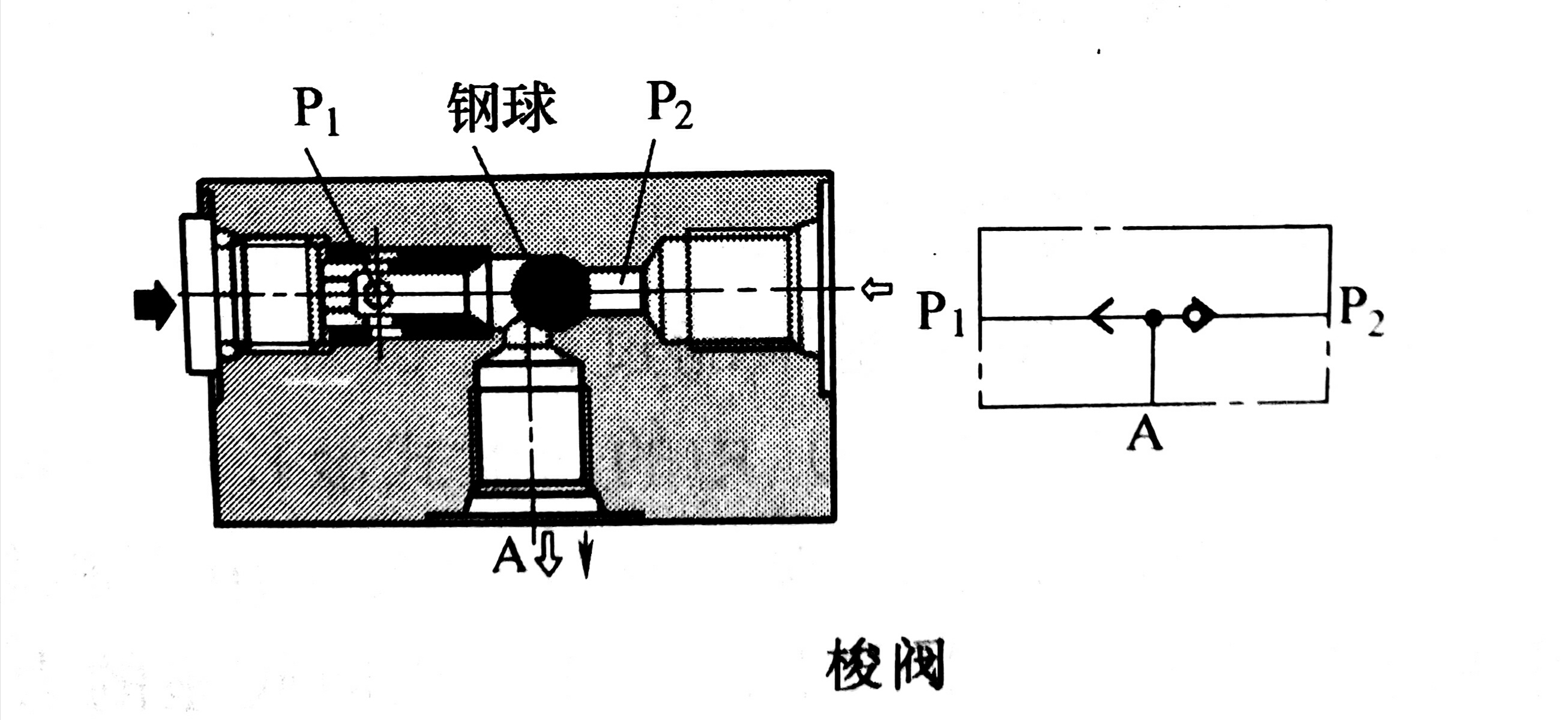

（2）梭阀(图2)梭阀是两个单向阀的组合阀，它由阀体（阀套)1和钢球(或锥阀芯）2等组成。当P1内压力大于P2时，进入阀内的压力油P1将钢球推向右边，封闭P2油口，压力油P1由A流出；当P2内压力大于P1时，钢球将P1口封闭，P2与A连通，压力油由P2从A流出，也就是说A腔出口压力油总是取自P1与P2

的压力较高者、因而检阀又叫“选择阀”，工作时钢承或维间芯来。栈动，因而称为“俊阀”。
