内反馈限压式力士乐变量叶片泵的工作原理是怎样的?

发布时间:2017-09-20 浏览次数:769

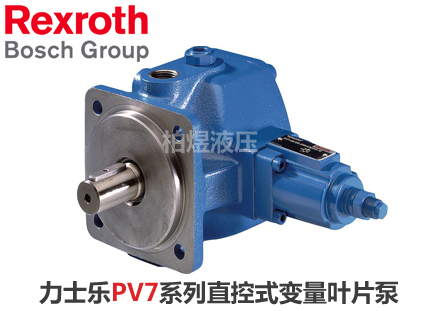

  想必用过丹尼逊叶片泵的用户都知道叶片泵有变量和定量叶片泵,那么变量方式又分为几种呢?昨天柏煜给大家介绍外反馈限压式变量叶片泵的工作原理是怎样的?今天我们就说说内反馈限压式力士乐变量叶片泵的工作原理是怎样的?(以博世力士乐PV7
直控式变量叶片泵
为例)

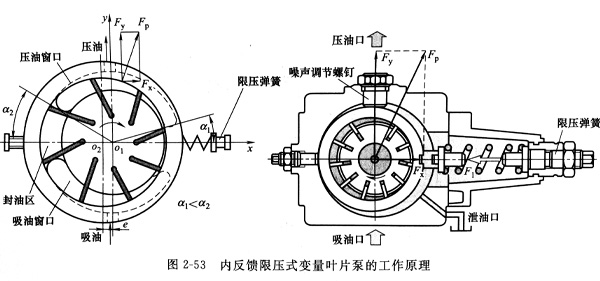

  与外反馈的工作原理相似(图2-53),只不过自动控制偏心量e的控制力不是引自“外部”,而是依靠配油盘上设计的、对y轴不对称分布的压油腔f孔(腰形孔)内产生的力p的分力F。来自动调节。当图中a>a时,压油腔内的压力油会对定子的内表面产生一作用力F,利用F在x方向上的分力F,去平衡弹簧力,自动调节偏心距的大小。当p.大于限压弹簧调定的限压压力时,定子向右移动,使偏心距减小,从而改变泵的输出流量。工作压力增大,F增大,Fx也增大,会减小偏心量。其调节原理与上述的外反馈方式,除了反馈的来源不同外,其他没有区别。


  力Fy用噪声调节螺钉压住,防止定子上下窜动使泵产生噪声、振动。

  这种限压式变量叶片泵适用于空载快速运动和低速进给运动的场合。快速时,需要低压、大流量,这时泵工作在特性曲线AB(图2-52)段上;当转为工作进给时,系统工作压力升高,油泵自动转到特性曲线BC段工作,以适应工作进给时需要的高压、小流量。

  所以,采用限压式变量泵与采用一台高压、大流量的定量泵相比,可节省功率损耗,减少系发热;与采用高低压双泵供油系统相比,可省去一些液压元件,简化液压系统。

  但是,由于定子有惯性和相对运动件的摩擦影响,当系统工作压力pa突然升高时,rexrothPV7
直控式变量叶片泵
心量e不能很快作出反应而减小,需滞后一段时间,这时在特性曲线B点将出现压力超调,可引起系统的压力冲击;而且较之定量叶片泵,变量叶片泵的结构复杂些,相对运动件较多,泄也较大。
