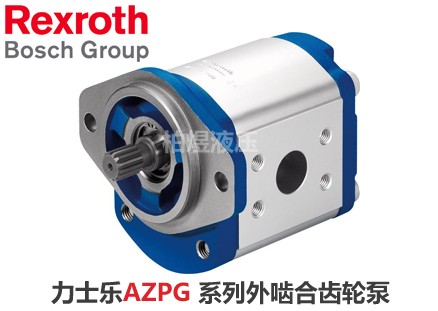

力士乐齿轮泵AZPG外啮合齿轮泵

力士乐齿轮泵AZPG外啮合齿轮泵

       这款外啮合齿轮泵，主要由支撑在轴承衬套或轴承 (取决于不同的系列) 上的一对齿轮、以及配备前盖和后盖的泵壳组成。传动轴从泵的前盖向外伸出，并通过轴密封圈加以密封。轴承上的这些支承力，则由专用的滑动轴承所吸收；由于滑动轴承具有足够的弹性，因而形成了面接触，而不是线接触的方式。由于这样，因而还确保了泵的出色耐磨性—尤其是在低速运行时。这对齿轮分别有 12 个齿，从而可保持齿轮泵产生最低限度的流量脉动和噪音。
       内部密封是通过补偿力实现的，这些力与输出压力成正比。利用这种补偿方式，就能确保实现最优的效率。利用这种补偿方式，就能确保实现最优的效率。通过对轴承衬套的后部输入工作压力，就可以控制介于轮齿与轴承之间的密封区域。这些专用密封件，构成了这一区域的边界。对于轮齿顶部的这些径向间隙，则通过将齿轮推向泵壳的内部作用力而实现密封。
