威格士叶片泵3525V
当前位置:首页 > 产品中心 > 威格士Vickers叶片泵 > 威格士叶片泵3525V

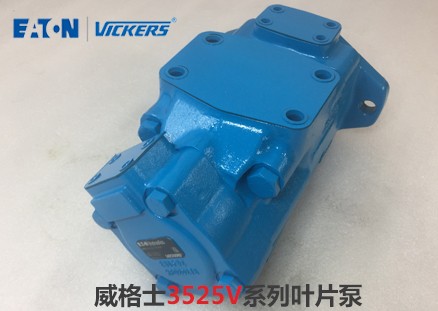

威格士叶片泵3525V

威格士叶片泵3525V

子母叶片机构固有的低噪声特性,液压平衡保证长寿命

12叶片制保证流量脉动的振幅小,系统噪声特性低

双联泵和通轴驱动配置节省安装位置和成本

通轴驱动型提供宝贵的回路设计灵活性

四种不同的相对位置,提供安装灵活性并便于机器设计


产品描述
/ Product description

  用于开式回路斜盘式结构的3525V系列叶片泵具有以下特点:

  安装方式依照VDMA 24560第1部分中的规定;4孔法兰依照ISO 3019/2标准;调节时间短;调节范围宽适用于不同要求;噪音低;

  效率高。

  Parker派克3525V系列变量叶片泵为斜盘式结构,其优点有调节时间短,调节范围宽,噪音低,效率高。

  排量为8-50 ml/rev,出油口额定压力为140bar,转速范围从1000-1800rpm,适应油液温度为-10至+70摄氏度。粘度范围为22-100mm2/s。

  派克叶片泵3525V根据类型的不同有两种分类:

  一)专门指容积泵中的滑片泵。

  二)指动力式泵的三泵(离心泵、混流泵、轴流泵)或其他特殊的泵。

  这类泵产品一般不会叫威格士叶片泵。但作为专著,威格士叶片泵几乎全部是指离 心泵、混流泵、轴流泵等。

  3525V系列威格士叶片泵转子旋转时,叶片在离心力和压力油的作用下,尖部紧贴在定子内表面上。这样两个叶片与转子和定子内表面所构成的工作容积,先由小到大吸油后再由大到小排油,叶片旋转一周时,完成两次吸油与排油。

  3525V系列威格士叶片泵的管理要点除需防干转和过载、防吸入空气和吸入真空度过大外,还应注意:

  1.泵转向改变,则其吸排方向也改变威格士汉尼汾叶片泵都有规定的转向,不允许反。因为转子叶槽有倾斜,叶片有倒角,叶片底部与排油腔通,配油盘上的节流槽和吸、排口是按既定转向设计。可逆转的威格士叶片泵必须专门设计。

  2.3525V系列威格士叶片泵装配 配油盘与定子用定位销正确定位,叶片、转子、配油盘都不得装反,定子内表面吸入区部分最易磨损,必要时可将其翻转安装,以使原吸入区变为排出区而继续使用。

  3.拆装 注意工作表面清洁,工作时油液应很好过滤。

  4. 叶片在叶槽中的间隙太大会使漏泄增加,太小则叶片不能自由伸缩,会导致工作失常。

  5.威格士叶片泵的轴向间隙 对ηv影响很大。 1)小型泵-0.015~0.03mm 2)中型泵-0.02~0.045mm

  6.油液的温度和粘度 一般不宜超过55℃,粘度要求在17~37mm2/s之间。粘度太大则吸油困难;粘度太小则漏泄严重。

  注意事项

  叶片泵的管理要点除需防干转和过载、防吸入空气和吸入真空度过大外,还应注意:

  1.泵转向改变,则其吸排方向也改变叶片泵都有规定的转向,不允许反。因为转子叶槽有倾斜,叶片有倒角,叶片底部与排油腔通,配油盘上的节流槽和吸、排口是按既定转向设计。可逆转的叶片泵必须专门设计。

  2.叶片泵装配 配油盘与定子用定位销正确定位,叶片、转子、配油盘都不得装反,定子内表面吸入区部分最易磨损,必要时可将其翻转安装,以使原吸入区变为排出区而继续使用。

  3.拆装 注意工作表面清洁,工作时油液应很好过滤。

  4. 叶片在叶槽中的间隙太大会使漏泄增加,太小则叶片不能自由伸缩,会导致工作失常。

  5.叶片泵的轴向间隙 对ηv影响很大。

  1)小型泵-0.015~0.03mm

  2)中型泵-0.02~0.045mm

  6.油液的温度和粘度 一般不宜超过55℃,粘度要求在17~37mm2/s之间。粘度太大则吸油困难;粘度太小则漏泄严重。

  作为泵产品,叶片泵更多地指滑片泵。只要你有兴趣在百度搜索发现,叶片泵几乎全部指滑片泵。
