日本nachi不二越PVS系列柱塞泵的完整型号解析

发布时间:2017-09-21 浏览次数:439

  不二越PVS系列柱塞泵具有体积小、重量轻、低噪音等优点,应用广泛,市场保有量高。

  1、该系列柱塞泵通过使用NACHI独特设计的半圆柱形斜盘,可以保持稳定的出油量,减少流量损耗,根据负荷周期有效使用动力。节省能源,降低了动力损失,实现生产低成本化。

  2、在滑靴、斜盘、配油盘等各处都采用消声结构。实现了低噪音,特别是通过半圆柱斜盘,稳定了动作特性,运行时噪音低。

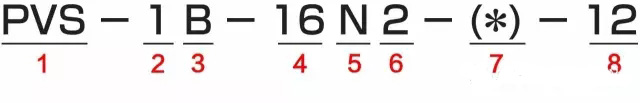

  不二越PVS系列柱塞泵的型号如何理解呢?以铭牌上的型号举例(如下图)


  1、表示该系列油泵为PVS系列变量柱塞泵

  2、意思是为该系列油泵的尺寸,有0、1、2三种尺寸表示

  3、表示为这一系列油泵的安装方式,分别为“A”—脚座式,“B”—法兰式

  4、表示为该系列油泵的最大排量(cm3/rev),具体有8、16、22、35、45等不同规格,参考第“6”

  5、表示为该系列油泵的变量控制方式,具体代号对应控制方式如下:

代号

控制方式

N

压力补偿型(手动式)

P

压力补偿型(遥控式)

NQ

双压双流量控制型

RS(RA)

电磁阀切断控制型

WS(WA)

双压控制型

RQS(RQA)

压力调整附电磁切断

双压双流量控制型

CS(CA)

双切断控制型

  6、表示为压力调整范围,详细对应范围

型号排量压力调整范围
PVS-0B-8 *0-308.0 cm3/rev2 〜 3.5{20.4〜35.7} MPa {kgf/cm2}
PVS-0B-8 *1-302 〜 7 {20.4〜71.4} MPa {kgf/cm2}
PVS-0B-8 *2-303 〜 14 {30.6〜143} MPa {kgf/cm2}
PVS-0B-8 *3-303 〜 21 {30.6〜214} MPa {kgf/cm2}
PVS-1B-16*0-(*)-1216.5cm3/rev2 〜 3.5{20.4〜35.7} MPa {kgf/cm2}
PVS-1B-16*1-(*)-122 〜 7 {20.4〜71.4} MPa {kgf/cm2}
PVS-1B-16*2-(*)-123 〜 14 {30.6〜143} MPa {kgf/cm2}
PVS-1B-16*3-(*)-123 〜 21 {30.6〜214} MPa {kgf/cm2}
PVS-1B-22*0-(*)-1222.0cm3/rev2 〜 3.5{20.4〜35.7} MPa   {kgf/cm2}
PVS-1B-22*1-(*)-122 〜 7{20.4〜71.4} MPa {kgf/cm2}
PVS-1B-22*2-(*)-123 〜 14 {30.6〜143} MPa {kgf/cm2}
PVS-1B-22*3-(*)-123 〜 21 {30.6〜214} MPa {kgf/cm2}
PVS-2B-35*0-(*)-1235.0cm3/rev2 〜 3.5 {20.4〜35.7} MPa {kgf/cm2}
PVS-2B-35*1-(*)-122 〜 7 {20.4〜71.4} MPa {kgf/cm2}
PVS-2B-35*2-(*)-123 〜 14 {30.6〜143} MPa {kgf/cm2}
PVS-2B-35*3-(*)-123 〜 21 {30.6〜214 } MPa {kgf/cm2}
PVS-2B-45*0-(*)-1245.0cm3/rev2 〜 3.5 {20.4〜35.7} MPa {kgf/cm2}
PVS-2B-45*1-(*)-122 〜 7 {20.4〜71.4} MPa   {kgf/cm2}
PVS-2B-45*2-(*)-123 〜 14 {30.6〜143} MPa {kgf/cm2}
PVS-2B-45*3-(*)-123 〜 21 {30.6〜214} MPa {kgf/cm2}

  7、为辅助记号,其中“无标记”表示出入油口两侧,“Z”表示为出入油口向后

  8、表示的是该系列油泵的设计号,其中:

设计号对应型号
12PVS-1*, PVS-2*
20PVS-2*-45N3
30PVS-0 *

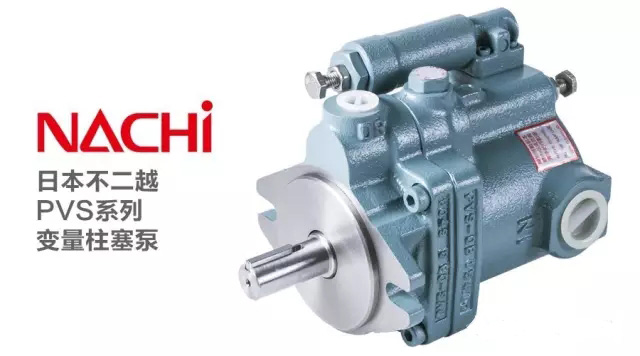

日本nachi不二越PVS系列柱塞泵
  以上为不二越PVS系列液压泵完整型号表示的意思,大致了解这些内容之后,您再也不会在采购过程中一无所知,无从下手了
