赫格隆Hagglunds液压马达CA/CB系列

　　瑞典赫格隆公司是世界上着名的低速大扭矩液压驱动系统生产厂家，生产的液压驱动系统，已广泛应用于船舶、港口、钢铁、采矿、电力、化工、造纸、制糖、橡胶和废品回收等行业。赫格隆公司生产的液压驱动系统比传统的机械传统方式具有以下明显的优势：无级调速，可快速、频繁启停，对电网冲击小;启动扭矩大，启动能力强，抗过载能力强;设备质量可靠，使用寿命长，故障率低，维护量小，维护费用低;安装方便，操作简易;节能环保。

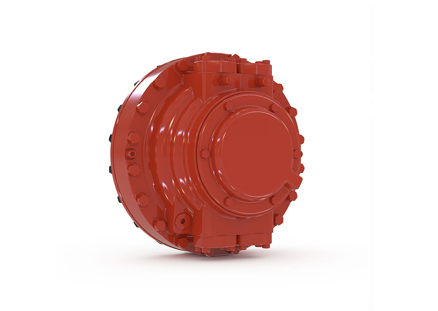

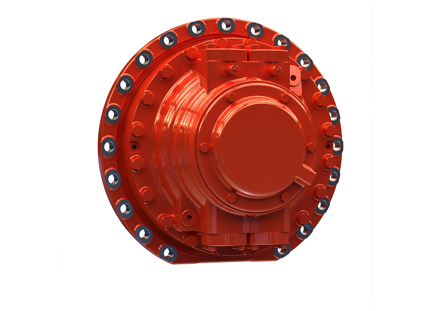

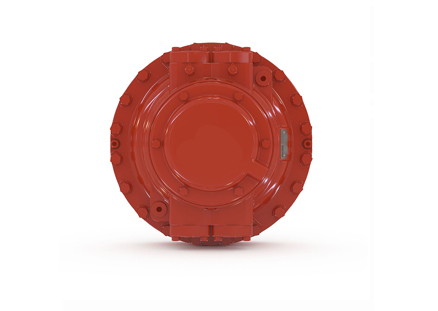

　　金牌CA是一种紧凑型液压马达，用于对空间和重量有严格要求的应用场合。

　　赫格隆公司开发的金牌CA马达用于非常特殊的目的;为那些对空间和重量有严格要求的重型应用场合提供耐用和强劲的解决方案。金牌CA就是一种紧凑型液压驱动马达，具有与其它赫格隆马达一样的耐用性、出色的性能和可靠性。金牌CA封装体积小、重量轻，具有出色的功率重量比



Metric	Full displacement				Max. **	Displacement shift
	Displace-	Specific	Rated	Max. ***	pressure	Displace-	Specific	Rated	Max. speed	Ratio
	ment	torque	speed	speed	ment	torque	speed
Motor type	Vi	Ts Nm/bar	n	n	p	Vi	Ts Nm/bar	n	n	p
	cm3/rev		rpm	rpm	bar	cm3/rev		rpm	rpm	bar
CA 50 20	1 256	20	400	400	350	Not recommended to be used in
CA 50 25	1 570	25	350	400	350
CA 50 32	2 010	32	280	400	350
CA 50 40	2 512	40	230	350	350
CA 50	3 140	50	200	280	350	1 570	25	200	280	1:02
CA 70 40	2 512	40	270	400	350
CA 70 50	3 140	50	225	320	350	1 570	25	225	320	1:02
CA 70 60	3 771	60	195	275	350	1 886	30	195	275	1:02
CA 70	4 400	70	180	240	350	2 200	35	180	240	1:02
CA 100 40	2 512	40	390	400	350
CA 100 50	3 140	50	320	400	350
CA 100 64	4 020	64	260	390	350
CA 100 80	5 024	80	220	310	350	2 512	40	220	310	1:02
CA 100	6 280	100	190	270	350	3 140	50	190	270	1:02
CA 140 80	5 024	80	245	340	350
CA 140 100	6 280	100	205	275	350	3 140	50	205	275	1:02
CA 140 120	7 543	120	180	245	350	3 771	60	180	245	1:02
CA 140	8 800	140	170	220	350	4 400	70	170	220	1:02
CA 210 160	10 051	160	105	150	350	5 026	80	105	150	1:02
CA 210 180	11 314	180	100	135	350	5 657	90	100	135	1:02
CA 210	13 200	210	85	115	350	6 600	105	85	115	1:02
US	Full displacement				Max. **	Displacement shift
	Displace-	Specific	Rated	Max. ***	pressure	Displace-	Specific	Rated	Max. speed	Ratio
	ment	torque	speed	speed	ment	torque	speed
Motor type	Vi	Ts Nm/bar	n	n	p	Vi	Ts Nm/bar	n	n	p
	cm3/rev		rpm	rpm	bar	cm3/rev		rpm	rpm	bar
CA 50 20	76.6	1 017	400	400	5 000	Not recommended to be used in
CA 50 25	95.8	1 271	350	400	5 000
CA 50 32	122.6	1 627	280	400	5 000
CA 50 40	153.3	2 034	230	350	5 000
CA 50	191.6	2 543	200	280	5 000	95.8	1 271	200	280	1:02
CA 70 40	153.3	2 034	270	400	5 000
CA 70 50	191.6	2 543	225	320	5 000	95.8	1 271	225	320	1:02
CA 70 60	230.1	3 051	195	275	5 000	115.1	1 526	195	275	1:02
CA 70	268.5	3 560	180	240	5 000	134.3	1 780	180	240	1:02
CA 100 40	153.3	2 034	390	400	5 000
CA 100 50	191.6	2 543	320	400	5 000
CA 100 64	245.3	3 254	260	390	5 000
CA 100 80	306.6	4 068	220	310	5 000	153.3	2 034	220	310	1:02
CA 100	383.2	5 085	190	270	5 000	191.6	2 543	190	270	1:02
CA 140 80	306.6	4 068	245	340	5 000
CA 140 100	383.2	5 085	205	275	5 000	191.6	2 543	205	275	1:02
CA 140 120	460.3	6 102	180	245	5 000	230.1	3 050	180	245	1:02
CA 140	537	7 119	170	220	5 000	268.5	3 560	170	220	1:02
CA 210 160	613.2	8 136	105	150	5 000	306.7	4 068	105	150	1:02
CA 210 180	690.4	9 154	100	135	5 000	345.2	4 577	100	135	1:02
CA210	805.5	10 678	85	115	5 000	402.8	5 339	85	115	1:02

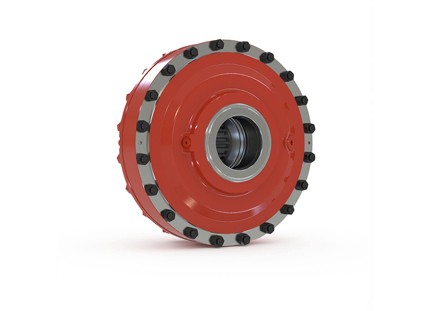

Specific data, metric
Frame size	Nominal size	Specific torque	Displacement	Maximum	Maximum	Maximum	Maximum
				torque 1)	speed	operating	operating
						pressure 2)	power 3)
		Nm/bar	cm3/rev	kNm	rpm	p  bar	kW
CB 280	240	240	15100	79	68	350	530
	280	280	17600	92	58	350	530
CB 400	240	240	15100	79	125 5)	350	970
	280	280	17600	92	105	350	950
	320	320	20100	110	94	350	970
	360	360	22600	120	82	350	960
	400	400	25100	130	75	350	970
	440	440	27600	131	65	320 4)	820
	480	480	30200	129	62	290 4)	660
	520	520	32700	130	57	270 4)	670
	560	560	35200	129	53	250 4)	630
CB 560	440	440	27600	140	65	350	930
	480	480	30200	160	62	350	970
	520	520	32700	170	57	350	960
	560	560	35200	180	53	350	970
CB 840	600	600	37700	200	45	350	880
	640	640	40200	210	41	350	850
	680	680	42700	220	40	350	890
	720	720	45200	240	37	350	870
	760	760	47800	250	34	350	840
	800	800	50300	260	34	350	890
	840	840	52800	280	32	350	870
CB 1120	880	880	55300	290	34	350	970
	920	920	57800	300	33	350	980
	960	960	60300	315	32	350	990
	1000	1000	62800	330	31	350	1000
	1040	1040	65300	340	29	350	980
	1080	1080	67900	355	28	350	980
	1120	1120	70400	370	27	350	980
Specific data, US
Frame size	Nominal size	Specific torque	Displacement	Maximum torque 1)	Maximum speed	Maximum operating pressure 2)	Maximum operating power 3)
		psi
		CB 280	240	12200	920	5700	68
280	14200		1070	67000	58	5000	710
CB 400	240	12200	920	57000	125 5)	5000	1300
	280	14200	1070	67000	105	5000	1300
	320	16300	1230	76000	94	5000	1300
	360	18300	1380	86000	82	5000	1300
	400	20300	1530	95000	75	5000	1300
	440	22400	1690	97000	65	4600 4)	1100
	480	24400	1840	95000	62	4200 4)	890
	520	26400	1990	96000	57	3900 4)	900
	560	28500	2150	95000	53	3600 4)	840
CB 560	440	22400	1690	100000	65	5000	1300
	480	24400	1840	110000	62	5000	1300
	520	26400	1990	140000	67	5000	1300
	560	28500	2150	130000	53	5000	1300
CB 840	600	30500	2300	140000	45	5000	1200
	640	32500	2450	150000	41	5000	1100
	680	34600	2610	160000	40	5000	1200
	720	36600	2760	170000	37	5000	1200
	760	38700	2910	180000	34	5000	1100
	800	40700	3070	190000	34	5000	1200
	840	42700	3220	200000	32	5000	1200
CB 1120	880	44700	3370	210000	34	5000	1300
	920	46700	3520	220000	33	5000	1300
	960	48800	3680	230000	32	5000	1300
	1000	50800	3830	240000	31	5000	1300
	1040	52800	3980	250000	29	5000	1300
	1080	54900	4140	260000	28	5000	1300
	1120	56900	4290	270000	27	5000	1300
