齿轮泵的类型特点工作原理

发布时间:2017-03-02 浏览次数:3258

1、类型特点

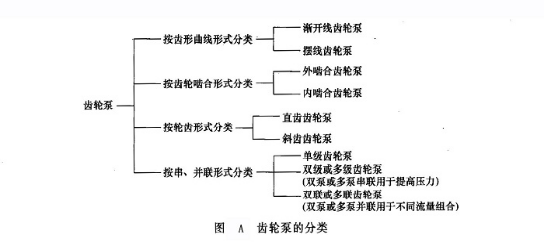

(1)分类齿轮液压泵是以啮合原理工作的,属于现在技术的构造中最为简单的液压泵、价格暂且较低、是液压泵中产量及用量极大的一种,其详细分类如图A所示。在各种齿轮泵中,由于标准的渐开线外啮合直齿齿轮泵的齿轮加工容易和检测方便,所以应用最为广泛。这种齿轮泵中几班选取一对参数相同的齿轮,只有个别特殊用泵有三个或更多齿轮。



特点见下表:

主  要  优  点

主  要  缺  点

①内啮合齿轮泵的流量脉动和杂音小、综合性能高

②结构简易,少量零件,价格便宜

③体积小,分量轻,功率密度大

④能长期保持较高容积效率

⑤抗污染能力强

⑥使用维护方便

①外啮合齿轮泵的流量脉动和噪声大

②不能无级变量



2、工作原理

       渐开线外啮合齿轮泵的工作原理及几个关键问题

       工作原理渐开线外啮合齿轮泵中大多采用一对参数相同的齿轮,个别特殊用泵有三个或更多齿轮。

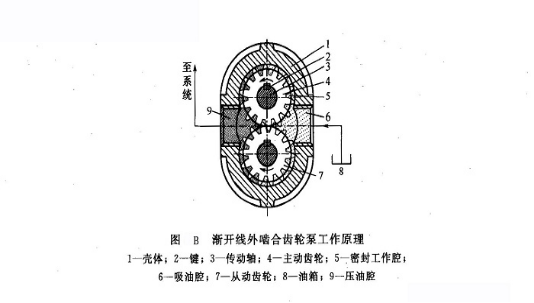

       图B所示为采用一对齿轮的渐开线外啮合齿轮泵工作原理,几何参数相同的主动齿轮4和从动齿轮7被封闭在齿廓、壳体1和侧盖板等构成的密封的空间中而啮合。壳体1、侧盖板和齿轮的各个齿谷(齿间)组成了许多密封工作腔5。齿轮的齿顶和壳体内孔表面间及齿轮端面和侧盖板之间的间隙很小,而且啮合齿的接触面接触紧密、起密封作用并把吸、压油区隔开(配流作用)。当原动机通过传动轴3带动主动齿轮4及从动齿轮7按图示方向运转时,在吸油腔6由于轮齿脱离啮合使齿间容积变大,出现真空而从油箱8吸油;吸入的油液由旋转的齿谷(齿间)携带至压油腔9;在压油腔由于齿间容积减小而将油压至系统。泵轴旋转一周,每个工作腔吸、压油各一次。原动机带动泵连续运转时,泵便连续地、周期性地压油。
