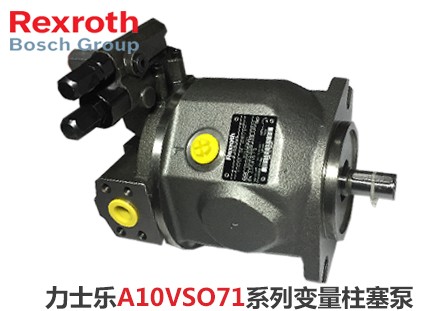

力士乐柱塞泵A10VSO71

力士乐柱塞泵A10VSO71

分类:多用途中压泵
尺寸:18 ... 140
公称压力:280 bar
最大压力:350 bar
工作方式:开路

产品描述
/ Product description

  力士乐A10VSO71系列柱塞泵特性:

  1、力士乐A10VSO71系列变量轴向柱塞采用斜盘设计,用于闭式回路中的静液压传动。

  2、流量与驱动转速和排量成正比,可以达到无极调节。

  3、输出流量随斜盘摆角从零增加到最大值而增加。

  4、斜盘摆过中位,可以平稳的改变液流方向

  5、高通用性的控制块提供各种控制和调节功能。

  6、每个高压侧均配有两个溢流阀,用来防止静液压传动过载

  7、溢流阀同时也具有补油阀的作用。

  8、内置补油泵用作供油和控制泵

  9、最大补油压力由内置补油溢流阀限制。

  力士乐A10VSO71系列柱塞泵安装说明:

  1、试运行和运行期间,轴向柱塞元件必须充满液压油并且排尽空气,经过较长时间的停机后也是需要经行注油和排气操作,以为系统可能会通过液压管路泄油。

  2、壳体内部的泄露油必须通过壳体最高的泄油口排至油箱,油口的最小吸油压力不得低于0.8bar的绝对压力。(冷启动的时候为0.5bar绝对压力)

  3、在所有的工作状态中,吸油管路和壳体泄油管路必须进入油箱,而且必须低于最低油液面。

  力士乐A10VSO71系列闭式变量泵技术和结构详解

  3.1 轴向柱塞元件:斜盘结构变量泵,公称压力300bar,峰值压力350bar。

  3.2 工作方式:是一种用于闭式回路的液压泵。

  3.3 规格(cc/r):18、28、45、63.

  3.4 控制装置:机械转动销控制;或液压控制(直动式或先导式或机械伺服);或电气控制(带比例电磁铁或带开关电磁铁)。

  3.5 压力切断阀:无压力切断阀或带压力切断阀(带DA控制阀的型式为标配)。

  3.6 零位开关(仅适用于HW):无零位开关或带零位开关(带DEUTSCH插头)。

  3.7 机械行程限制器:无机械行程限制器或带机械行程限制器(外部可调)。

  3.8 零位弹簧定心(仅适用于MD):无弹簧对中归原始位置或带弹簧对中归原始位置。

  3.9 DA控制阀:无DA控制阀,或带DA控制阀(固定设定值),或带DA控制阀(可使用控制杆机械调节),或带DA控制阀(固定设定值,安装有液压寸劲阀,使用制动液控制),或带DA控制阀(固定设定值,带先导控制装置油口),或带DA控制阀(固定设定值,安装有液压寸劲阀,使用矿物油控制)。

  3.10 系列:系列1,标号0.

  3.11 旋转方向:顺时针或逆时针(从轴端看)。

  3.12 密封:丁晴橡胶,轴密封圈为氟橡胶。

  3.13 轴伸:花键轴(ANSI B92.1a-1976).

  3.14 安装法兰:SAE J744-2-螺栓。

  3.15 工作油口(公制固定螺栓):SAE法兰油口A/B,左边同侧,吸油口S下侧;或A/B螺纹油口,右边同侧,吸油口S下侧。

  3.16 补油泵:无内置补油泵或带内置补油泵,均可带或不带通轴驱动。

  3.17 安全阀:带高压溢流阀,直动式(固定设定值)。设定范围:100-250bar或250-320bar。可带或不带旁通阀。

  3.18 过滤:过滤器安装于辅助泵吸油管路(过滤器不包括在供货范围内);或过滤在补油泵压油回路(带外部补油回路过滤油口);或外部供油(无内置补油泵的型式-N00,K…)。

  3.19 电磁铁插头(仅适用于EP、EZ和DA):DEUTSCH插头(注塑、2芯),或HIRS CHMANN插头。
