注意原使用的泵安装法兰尺寸和制伸尺寸要一致

发布时间:2017-06-30 浏览次数:5562

  维修时要注意所购泵的安装尺寸符合实际尺寸,为此介绍下列标准。

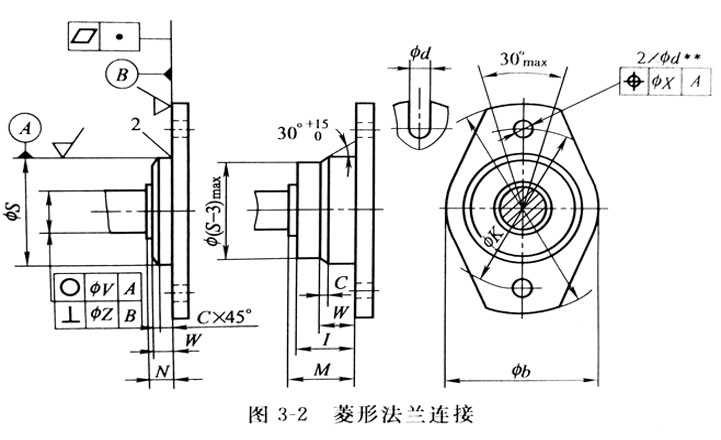

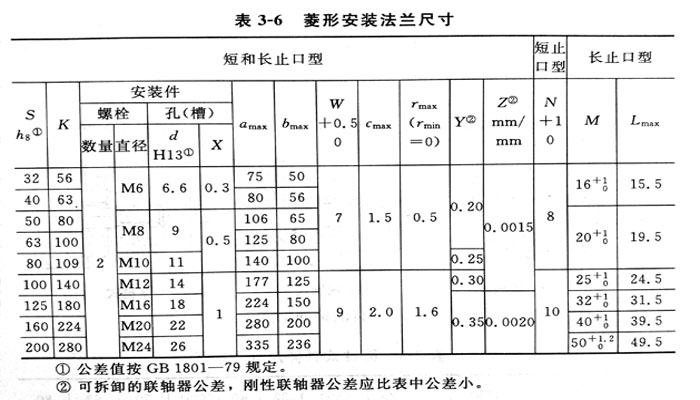

  (1)液压泵与液压马达法兰式安装尺寸液压泵与液压马达法兰尺寸应符合ISO3019/2-1980和ISO309/3-1981、GB 2853.1-80和GB2353.2等标准(表3-5)的规定,麦形和方形安装法兰分别见图3-2、表3-6和图3-3、表3-7。

  ①委形和方形安装法兰分长止口和短止口两种,两者均为优先选用系列,一般情况泵为短止日,只有当结构上需要时才选用长止口.

  例如国产ZB型、CV型料盘式轴向柱塞泵,其常近输端的轴承,已设在安装法兰面前面,所以采用长止口。


  ②液压泵或液压马达的安装法兰和主机结合面需要密封时,则推荐采用以下三种密封方式。

  a.在安装法兰面和主机机座结合面处加密封垫片。

  b。在和安装法兰相结合的机座面上加工0形圈沟精,以0形路封烟密封,关于0形翻的载面直径的选择,推荐按如下原则:

  安装法兰止口直径(S)≤100mm时,选2.65mm载面0形圈(GB3521-82),安装法兰止口直径在100~20m面时,选8.5mm 截面)形圈,安装法兰止口直径》200mm时,不采用这种密封形式。

  c.在和安装法兰相结合的机座平面与孔交接处倒45°角。在该45°等边三角形载面的环形槽中安置O形密封圈。


  ③表3-6和表3-7中垂直度允许误差“Z”值,系指每毫米单位长度的允许误差,适用于可拆卸(即提性)的联轴器。

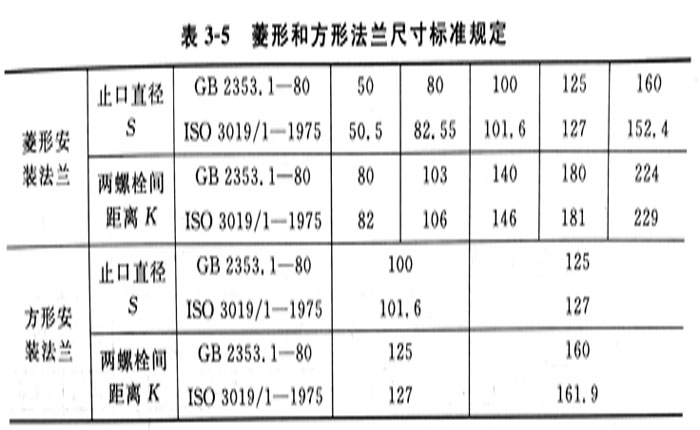

  ④本标准中部分安装法兰尺寸和国际上已广泛使用的ISO3019/1-1975(英寸制)中菱形、方形安装法兰尺寸很近似,铸件可相互通过,其具体尺寸表3-5。
