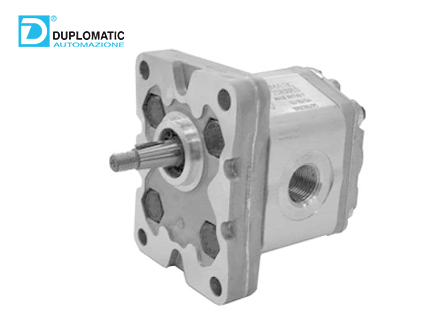

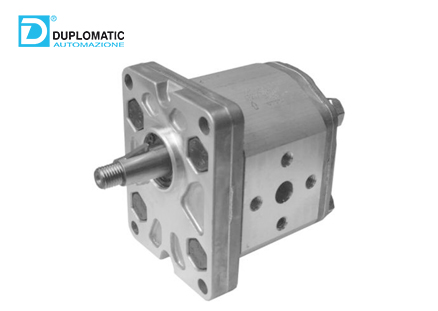

迪普马DUPLOMATIC齿轮泵IGP3-003-R01/10
特点
—GP型定量外啮合齿轮泵带轴向间隙补偿。
—即使在高工作压力条件下,该泵仍可提供大流量;工作时低噪音;并且得益于导向衬套上的负载平衡系统,该泵具有出色的耐用性。

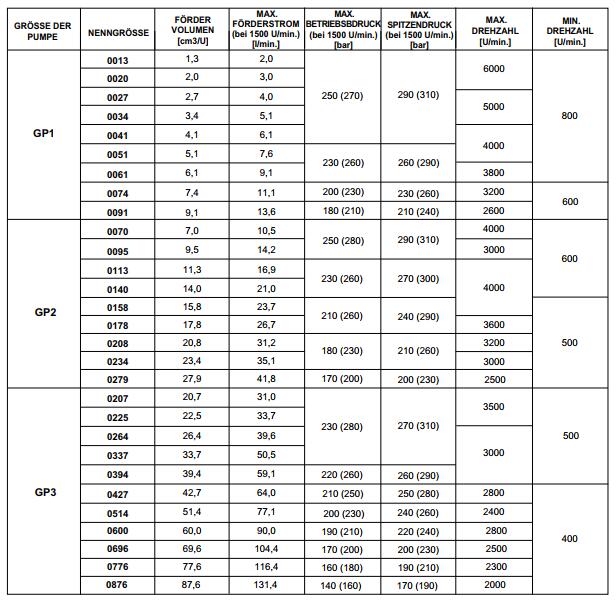

—该泵分为三组规格,分别为排量至9,1、27,9和87,6 cm3/rev,同时其工作压力可至 250 bar (标准) 和310 bar
(高压型H)。
—该泵可提供顺时针旋转,逆时针旋转和可逆旋转三种形式,配锥形轴(标准)。 其他形式的轴可根据要求提供。
—该泵可以多联泵形式供应,通过组合实现多种流量。花键连接动力系统确保了高动力性能。
齿轮泵的概念是很简单的,即它的zui基本形式就是两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转,这个壳体的内部类似“8”字形,两个齿轮装在里面,齿轮的外径及两侧与壳体紧密配合。来自于挤出机的物料在吸入口进入两个齿轮中间,并充满这一空间,随着齿的旋转沿壳体运动,zui后在两齿啮合时排出。在术语上讲,齿轮泵也叫正排量装置,即像一个缸筒内的活塞,当一个齿进入另一个齿的流体空间时,液体就被机械性地挤排出来。因为液体是不可压缩的,所以液体和齿就不能在同一时间占据同一空间,这样,液体就被排除了。由于齿的不断啮合,这一现象就连续在发生,因而也就在泵的出口提供了一个连续排除量,泵每转一转,排出的量是一样的。随着驱动轴的不间断地旋转,泵也就不间断地排出流体。泵的流量直接与泵的转速有关。实际上,在泵内有很少量的流体损失,这使泵的运行效率不能达到100%,因为这些流体被用来润滑轴承及齿轮两侧,而泵体也绝不可能无间隙配合,故不能使流体100%地从出口排出,所以少量的流体损失是必然的。然而泵还是可以良好地运行,对大多数挤出物料来说,仍可以达到93%~98%的效率。对于粘度或密度在工艺中有变化的流体,这种泵不会受到太多影响。如果有一个阻尼器,比如在排出口侧放一个滤网或一个限制器,泵则会推动流体通过它们。如果这个阻尼器在工作中变化,亦即如果滤网变脏、堵塞了,或限制器的背压升高了,则泵仍将保持恒定的流量,直至达到装置中zui弱的部件的机械极限(通常装有一个扭矩限制器)。
组合式减压阀是一种在复杂多变的工况下亦可利用水压进行自我调节的减压阀稳压阀,在进口压力和流量产生变化的时候保持出口的压力和流量稳定。其完全实现自力控制,调试简单,运行可靠。组合式减压阀的反馈系统是根据减压阀出口压力的变化信号来控制过流面积(节流锥开度)的独立系统。减压阀装备有互为备用的双反馈系统,启用A系统即停用B系统的运行模式可以达到减压阀不停机检修的目的。水电站的运行工况比较复杂,尤其水质的好坏直接关系到设备的安全运行。针对泥沙含量较大的水电站,除了在减压阀的过流位置采用不锈钢材质并堆焊镍基合金防磨蚀外,减压阀的反冲排污装置亦能有效地防止反馈控制系统的堵塞,使减压阀在多泥沙杂物的水质中保持良好的工况。每一台合格的减压阀阀体均经受了超过60分钟的1.5倍强压实验,彻底杜绝阀体缺陷,即使历经十余年的连续运行也不会出现破裂漏水等故障。
内部先导式减压阀当减压阀的输出压力较高或通径较大时,用调压弹簧直接调压,则弹簧刚度必然过大,流量变化时,输出压力波动较大,阀的结构尺寸也将增大。为了克服这些缺点,可采用先导式减压阀。先导式减压阀的工作原理与直动式的基本相同。先导式减压阀所用的调压气体,是由小型的直动式减压阀供给的。若把小型直动式减压阀装在阀体内部,则称为内部先导式减压阀;若将小型直动式减压阀装在主阀体外部,则称为外部先导式减压阀。与直动式减压阀相比,增加了由喷嘴4、挡板3、固定节流孔9及气室B所组成的喷嘴挡板放大环节。当喷嘴与挡板之间的距离发生微小变化时,就会使B室中的压力发生根明显的变化,从而引起膜片10有较大的位移,去控制阀芯6的上下移动,使进气阀口8开大或关小、提高了对阀芯控制的灵敏度,即提高了稳压精度。出口压力内锁定装置是为防止反馈系统遭受意外损坏后,在主活塞下方失压时,保持出口压力P2值安全的刚性保护装置。
