力士乐液压系统参数测量基本原理、方法及应用

发布时间:2017-08-21 浏览次数:590

  一、参数测量法的基本原理

  一个液压系统工作是否正常,取决于两个主要工作参数,即压力和流量是否处于正常的工作状态,以及系统温度、泵组功率等重要辅助参数正常与否。液压设备在一定的工况下,每一部位都有一定的稳态值。即任何液压系统工作正常时,其工作参数值应在工况值附近,若液压系统的工作参数值与设备正常工况值不符,出现了异常变化,就说明液压系统的某个元件或某些元件有了故障。

  进行液压系统状态监测和故障诊断,最关键的就是参数的可靠获取。只要测得液压系统检测点的工作参数,如温度、压力、流量、泄漏量及功率等,将其与系统工作正常值相比较,即可判断系统工作是否正常,是否发生了故障以及故障的所在部位。

  二、参数测量方法及应用

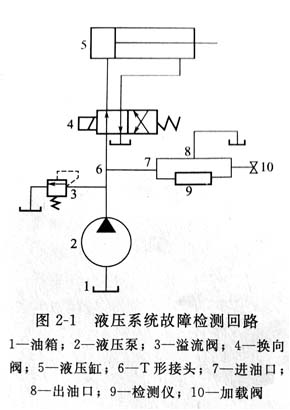

  液压系统故障检测回路如图2-1所示,检测仪由测试系统与数据处理系统组成。为了减少拆装的工作量,并在尽可能接近液压系统实际工况条件下测试,松测回路通常与被检测系统并联连接。

对于简单的液压系统,可直接测出液压系统所测的一些主要参数,如液压系统的压力、流量、温度等。这种检测方法检测油度快、误差小、检测设备简单,便于在生产现场推广。

  对于复杂精密液压设备的检测,还可利用检测仪的各种传感器,将测试所得的参数,如压力、流量、温度等非电物理量,先转换成电量,然后再利用数据处理系统进行放大、转换和显示等处理,这样被测参数可用电信号代表并显示,再通过与系统工作正常值相比较后,即可判断系统工作是否正常。这种测试对于液压系统的状态监测及诊断十分有效,整个液压系统及其部件均可通过该测试来检查其各个性能参数。

  利用系统分析法,判断出液压系统故障所涉及的范围的大致位置,再采用测试仪检测,把系统故障范围缩到最小,即可很快判断出故障所在。参数测量不需停机,不但可诊断已有故障,而且可进行在线监测和预报;潜在故障,这种预报和诊断是定量的,大大提高了诊断速度和准确性。
